球磨機的傳動裝置對其工作有很大影響，傳動裝置布置合理，球磨機工作效率高，因此合理布置球磨機的傳動裝置非常重要。

球磨機傳動裝置的布置包括三個方面:

1.設置傳動裝置間。

為了創造傳動裝置的長期安全運行條件，傳動機構(包括電機和減速器)應與磨機室隔開，并設置傳動裝置間，使環境更加清潔，傳動系統工作安全，可以使用開放式電機，有利于設備的維護和維護。

2.邊緣傳動齒輪的合理布置。

小齒輪的布置角是大小齒輪中心連接和水平線的夾角。對于半干摩擦，作用在大齒輪上的總合力基本垂直向上，作用在主動小齒輪上的總合力垂直向下，給傳動軸承以向下的壓力，減輕了小齒輪軸支撐軸承底座上地腳螺栓的載荷。小齒輪的布置角為20~30度，小齒輪的位置向下偏，減少了磨筒的橫向占地面積。滿足上述條件后，傳動軸承和磨機主軸承的基礎表面應在同一平面上。

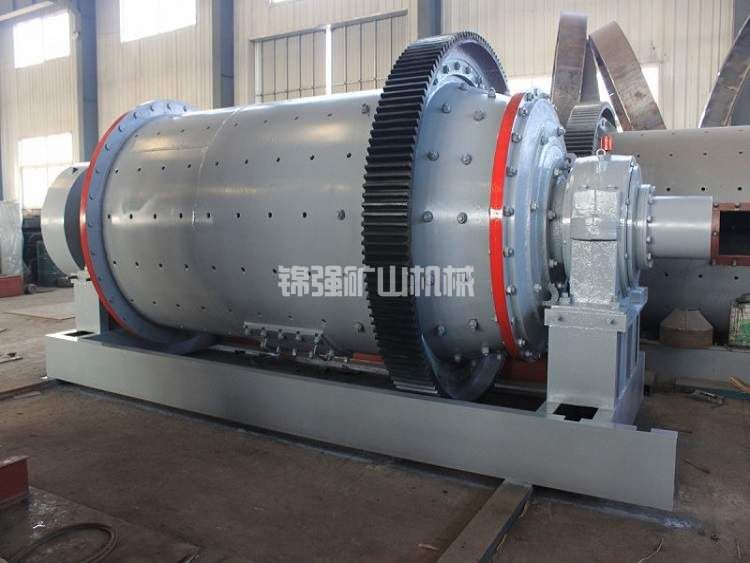

3.邊緣傳動大齒圈的結構。

大齒圈的邊緣傳動體重一般由兩半齒圈組成，便于拆裝。齒圈齒數為偶數，兩半齒圈應準確匹配。大齒圈的安裝方法，一般采用螺栓將齒圈固定在筒體或端蓋法蘭上。

為了滿足安裝位置和熱變形的要求，可以采取以下措施:①大齒圈法蘭與筒體(或端蓋)法蘭之間有止口配合，保證對中，大齒留法蘭上有縫隙，消除熱變形的應力；②筒體或端蓋法蘭的外徑與大齒圈法蘭的直徑之間有徑向間隙，以允許磨頭法蘭膨脹。為了使大齒圈與筒體縱向中心嚴格一致，在安裝過程中校正大齒圈外圓的偏差，然后用鉸孔螺栓定位。

球磨機傳動裝置如何布置？以上三點建議，如果還是調試不好，希望找專業工程師，千萬不要自己設置。
